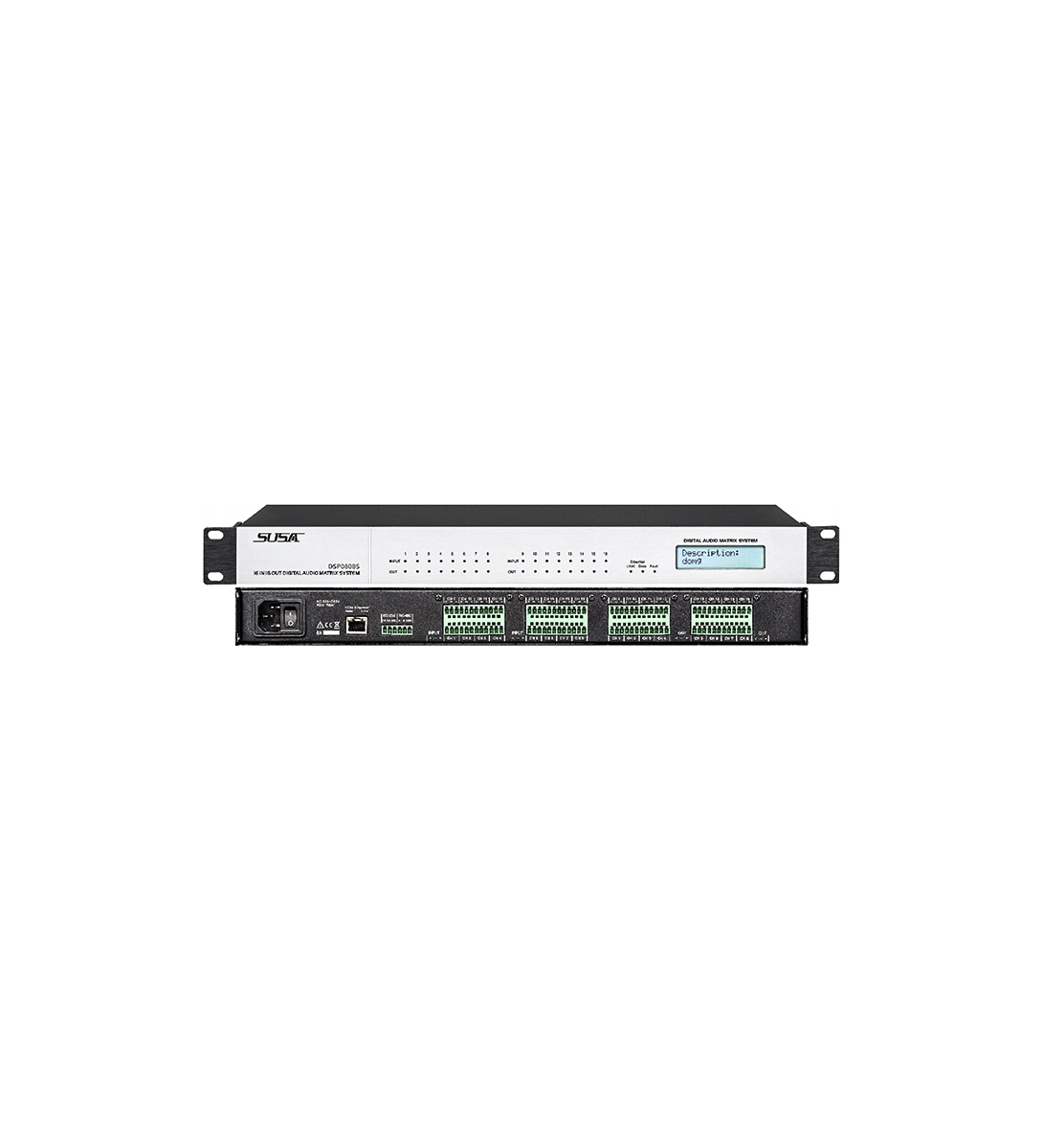

音频处理器 | DSP0808S

高性能浮点DSP处理芯片
8通道平衡输入音频通道
8通道支持MI C输入
每个MIC输入支持48V幻象供电
8个平衡音频输出通道
8通道独立的自适应反馈抑制器
8通道自动混音
ADC CS5368 114dB动态
AC CS4385 114dB动态
输入每通道：前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台
输出每通道： 16段参量均衡、分频器、高低通滤波器、限幅器、延时器
内置信号发生器：正弦波信号、粉红噪声、白噪声、
前面板1602显示屏显示IP地址、当前预设

开放RS- 232、TCP/ I P协议实现第三方控制

有摄像跟踪代码输出，便于通过第三方中控实现摄像联动功能
支持32组场景预设功能，可通过TCP/IP、RS-232协议调用
设备尺寸WxDxH：1U，480 mm x 300mm x 44mm

电源： 100～240VA，50/60 Hz，75W 工作环境： 最大环境操作温度40°C

技术参数

音频输入：8路平衡输入，凤凰插头

标称输入电平：0dBu线路或-40 dBu话筒电平

话筒前置放大增益：0－40 dB模拟增益，12dB数字增益

最大输入电平：+20dBu

输入阻抗：>5 kΩ平衡，>3kΩ非平衡

共模抑制比(CMRR)：>70dB @ 1 kHz

前置放大等效输入噪声(EI N)：<-125 dBu, 2 2Hz - 22kHz

幻象电源：+48 VDC

音频输出：8路平衡线路电平，凤凰插头

标称输出电平：0 dBu线路电平

输出阻抗：600 Ω平衡

DSP频率、处理能力：400Mhz，400MIPS,2200 MFLOP

采样频率 量化：48 kHz，24Bi t ADC，24Bi t DAC

频率响应：20 Hz – 20 kHz, + /- 0. 5 dB

总谐波失真：<0. 01%；20Hz～20kHz@+4dBu

信道间串扰：>-80 dB @ 1 kHz, 典 型
