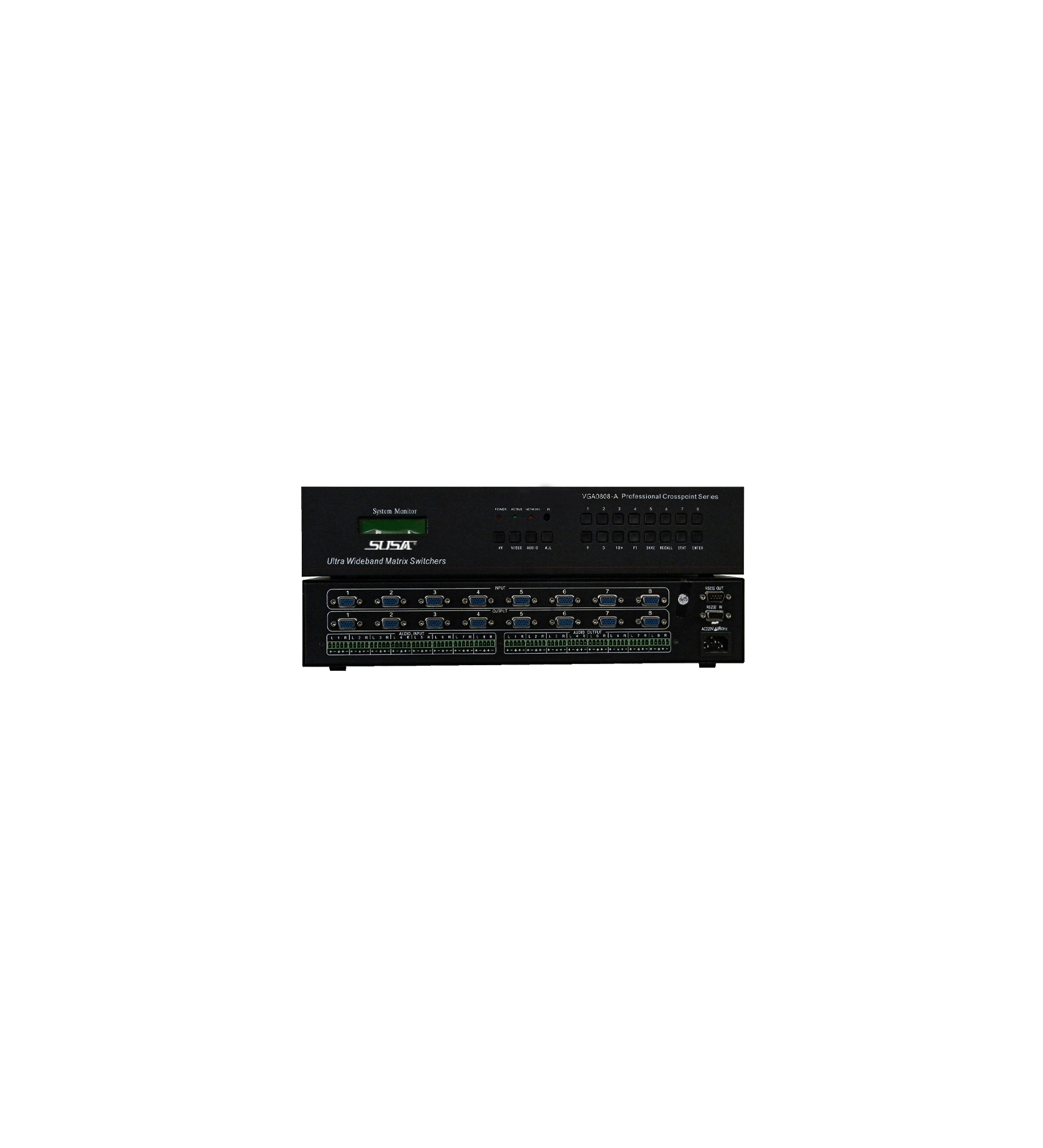

矩阵 | VGA0808A

VGA信号8路输入，8路输出，带音频输入输出
配置红外遥控功能
带有断电现场保护功能
音视频同步或分离切换等功能
LCD液晶同步显示功能
VGA采用大规模高分辨率芯片，具有长线驱动功能一定范围内无拖尾重影
采用信号长距离传输失真增益补偿技术
采用可编程逻辑阵列电路（CPLD），性能更稳定
内置可扩展多个场景控制存储模式
输入和输出接口均采用静电保护电路，性能更稳定
兼容市场所有同类产品的代码和指令
全贴片SMD工艺，特有ESD静电保护功能

高品质、有较高的兼容性和稳定性，有较高的性价比

支持分辨率高达2048*1536 60hz的刷新频率

带串口环接功能，可级联256台设备

通过软件控制、面板按钮、遥控等方式进行信号的控制控锁定功能

前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便

采用双核处理技术

带有断电现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种中控系统设备配合使用

技术参数

总体性能：

电源：220HVXC,50/60hz

视频参数：

带宽：350MHZ@-3dB，支持2048*1536@60Hz及以上的高分辨率画面

串音：-5dB@10M，-40dB@100M

差分增益误差：<0.02%

差分相位误差：<0.02度

回波损耗：<-30dB@5MHz

音频性能：

输入输出接口：5PIN接线柱

信号类型：立体声、非平衡

频率响应：20Hz to 22kHz@+0.1dB

总谐波失真+噪声（THD+N）：<0.03%@1kHz

信噪比（S/N）：>90dD@输出为20dBu时

差串音：<-85dB@1kHz，Full Load

立体声信道分离度：>92dB@1kHz

共模抑制比(CMRR)：>80dB@20h—22KHz
