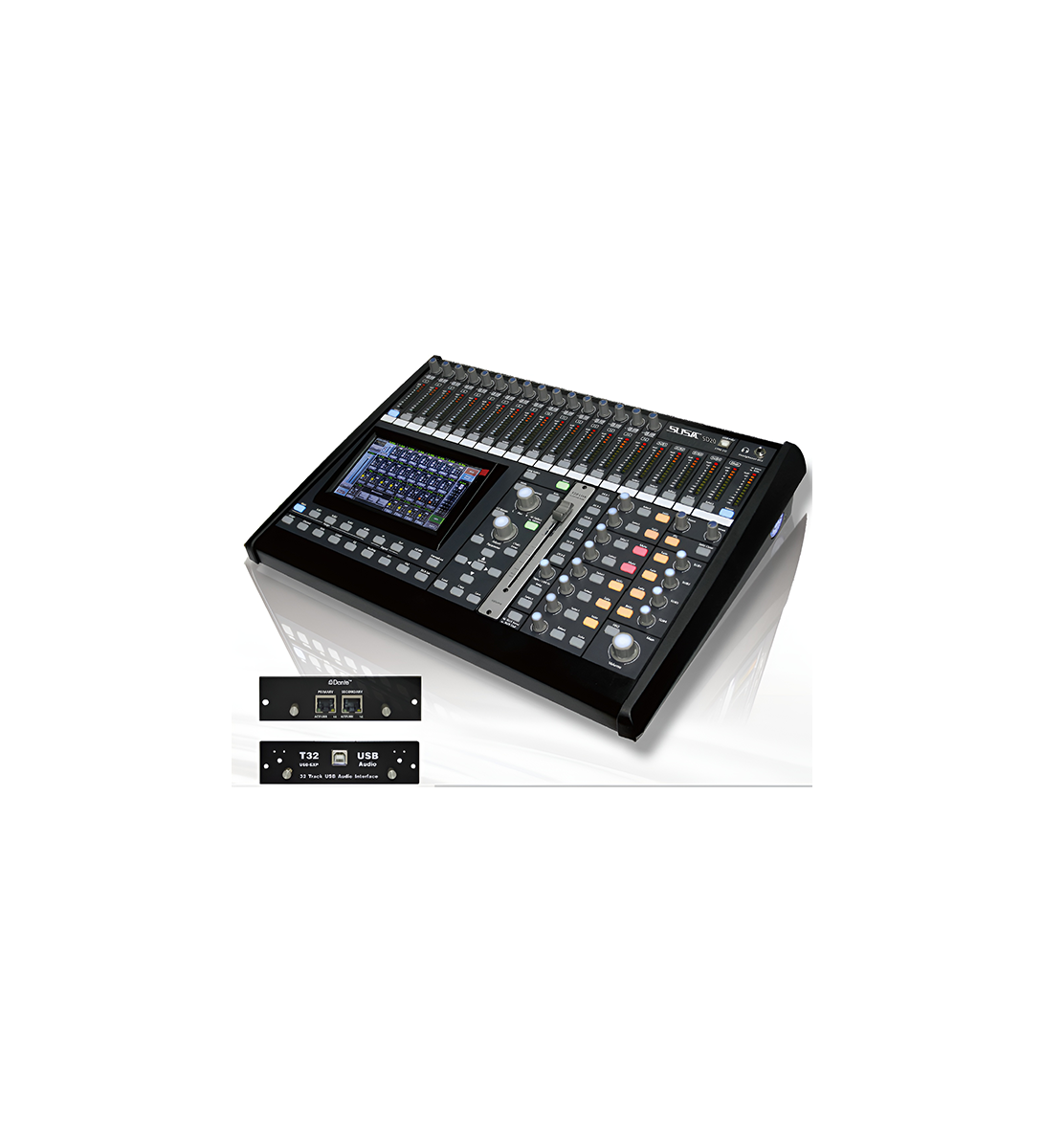

数字调音台 | SD20

配置7英寸超大液晶高清触摸显示屏且以最佳角度面向用户
触摸屏与设备交互操作
可通过LAN口连接IPAD操控设备
可任意选配集成卡（如：32轨录音卡、DANTE卡等）
6组DCA功能，可将任意输入编辑为一组操作
电动推子和触摸屏为方便拆卸原件，在故障时用户可自行更换
产品内置多芯片设计方案，最大程度避免宕机
此款20路数字调音台体积小，重量轻，极易携带
体积：50CM宽，37CM深，14CM高
重量：9.5Kg ◆具备数字信号输入和数字信号输出功能且可独力开关
具有20路输入，包括16路单声道输入、4路立体声输入、2路TAPE输入、1路数字信号输入、1路USB输入
具有14路输出，包括2路主输出、4路编组输出、4路辅助输出、2路TAPE输出、1路耳机输出、1路数字输出
输入输出通道均可独立监听和静音
配置22组LED信号指示灯，且可一键开启或关闭
配置共用100mm电动推杆
可设置推杆移动速度
所有按键都带有LED灯且根据功能改变颜色
所有按键灯均可调节亮度
配置双数字效果器，可由用户进行任意编辑效果模式、音效、深浅度等功能
内置13组图示均衡器（GEQ）
内置高效的DSP音频处理器
支持24组数字场景的记忆保存，可随时调用
每个通道均具备复制功能，在参数设置相同的情况下可直接复制已调试完成的通道
具有超强处理能力，内置7个CPU芯片，在运算处理方面得到很大的提高
PC软件支持WINDOWS、MAC、IPAD系统，调试人员可用IPAD在现场各个方向进行调试
每个通道均可设置推子前或推子后
单声输入通道上具备增益及+48V幻象电源，每路都可独立开关

技术参数

麦克风输入：平衡式16路

直通输出频响范围：20Hz——100KHz at 0dB ±1.5dB

主输出失真：<0.01% at 0dBu 1KHz

信噪比：104dBu

最大输入电平：﹢22dBu

幻象电源：48V

线路输入：非平衡式16路

直通输出频响范围：20Hz——100KHz at 0dB ±1.5dB

主输出失真：<0.01% at 0dBu 1KHz

增益范围：﹣15dBu——﹢35dBu

最大输入电平（增益at 0dB）：﹢20dBu

线路输入：平衡式4路

直通输出频响范围：20Hz——100KHz at ﹢4dB ±1.5dB

主输出失真：<0.01% at 0dBu 1KHz

增益范围：﹣8——﹢10dBu

最大输入电平：﹢22dBu

主输出最大输出电平：﹢20dBu

辅助输出最大输出电平：﹢20dBu

编组输出最大输出电平：﹢20dBu

录音输出最大输出电平：﹢16dBu

监听输出最大输出电平：﹢20dBu

串扰：﹣87dBu

噪声门：

范围：-84dBu——0dBu

抑制时间：0.5ms——200ms

释放时间：5ms——2s

压缩限幅器：

范围：-30dBu——﹢20dBu

抑制时间：10ms——150ms

释放时间：10ms——1s

比例：1：1——24：1

增益：0dBu——﹢24dBu

均衡器：

低音：21Hz——19.2KHz  +/- 24dB

中低音：21Hz——19.2KHz  +/- 24dB

中高音：21Hz——19.2KHz  +/- 24dB

高音：21Hz——19.2KHz  +/- 24dB

数字音频：

ADC动态范围：114dB

DAC动态范围：114dB

处理器：32bit

输入阻抗：1.4KΩ

倒送阻抗：2.5KΩ

其他输入阻抗：10KΩ

录音输出阻抗：1KΩ

其他输出阻抗：120Ω

最佳工作温度：0°——40°

储存温度：﹣20°+60°

实物尺寸(深×宽×高): 365×515×140mm

外箱尺寸(深×宽×高): 450×560×230mm

净重:9 Kg

毛重: 13Kg
