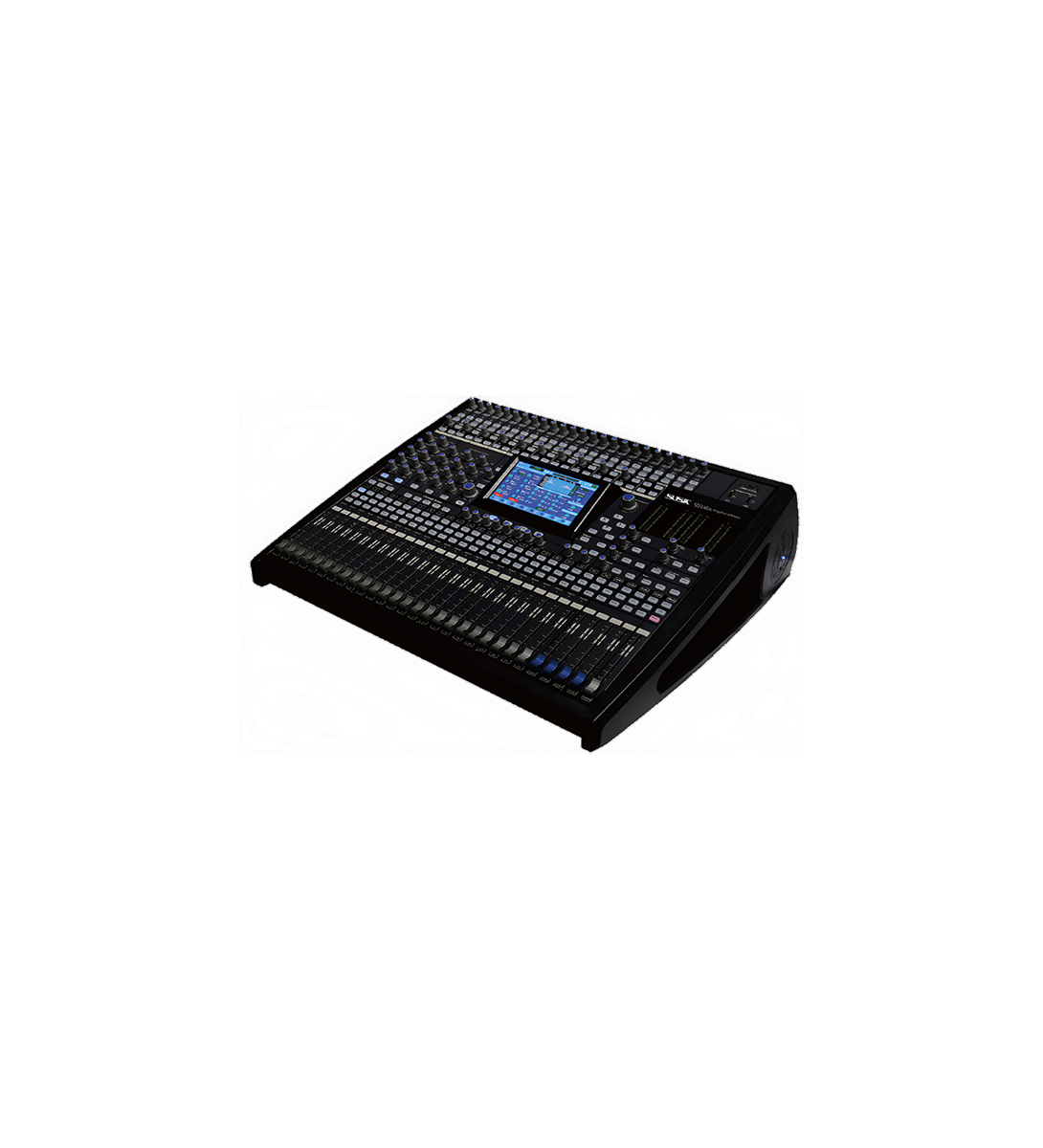

路数字调音台 | SD2404

具备数字信号输入和数字信号输出功能
每路单声道配置数字信号（Digital）开关
具有32路输入，包括24路单声道输入、4路辅助输入、2路TAPE输入、1路数字信号输入、1路蓝牙模式输入
具有20路输出，包括2路主输出、4路编组输出、8路辅助输出、2路TAPE输出、2路耳机输出、1路监听输出、1路数字输出
输入输出通道均可独立监听和静音
配置亚克力LED灯信号指示屏
配置7英寸超大液晶高清显示屏
配置专业LED灯接口
配置双数字效果器，可由用户进行任意编辑效果模式、音效、深浅度等功能
支持蓝牙模式的音源输入，带有上一曲、下一曲、暂停等功能
内置13组图示均衡器（GEQ）
内置高效的DSP音频处理器，可单独存储DSP数据且可单独调用
DSP包括噪声门、压缩限幅器、高低通、5段参量均衡等功能
支持24组数字场景的记忆保存，可随时调用
可任意选配集成卡（如：32轨录音卡、Cobarnet卡等）
每个通道均具备复制功能，在参数设置相同的情况下可直接复制已调试完成的通道
具有超强处理能力，内置7个CPU芯片，在运算处理方面得到很大的提高
PC软件支持WINDOWS、MAC、IPAD系统，调试人员可用IPAD在现场各个方向进行调试
每个通道均可设置推子前或推子后
24个具备镀金XLR及平衡式6.3mm插座的单声输入通道，附高通滤波器，截止点75Hz-18dB/Oct
单声输入通道上具备增益及+48V幻象电源，每路都可独立开关
每路单声道、编组输出、主输出均配置ALPS100mm推杆，共29个

相邻两路单声道可合并为立体声，共可LINK12路立体声

技术参数

麦克风输入：平衡式24路

直通输出频响范围：20Hz——100KHz at 0dB ±1.5dB

主输出频响范围（48K采样率）：20Hz——20KHz at 0dB ±1.5dB

主输出频响范围（96K采样率）：20Hz——20KHz at 0dB ±1.5dB

直通输出失真：<0.0005% at 0dBu 1KHz

主输出失真（48K采样率）：<0.01% at 0dBu 1KHz

主输出失真（96K采样率）：<0.01% at 0dBu 1KHz

信噪比：107dBu

最大输入电平：﹢22dBu

幻象电源：48V

线路输入：非平衡式24路

直通输出频响范围：20Hz——100KHz at 0dB ±1.5dB

主输出频响范围（48K采样率）：20Hz——20KHz at 0dB ±1.5dB

主输出频响范围（96K采样率）：20Hz——20KHz at 0dB ±1.5dB

直通输出失真：<0.0005% at 0dBu 1KHz

主输出失真（48K采样率）：<0.01% at 0dBu 1KHz

主输出失真（96K采样率）：<0.01% at 0dBu 1KHz

增益范围：﹣15dBu——﹢35dBu

最大输入电平（增益at 0dB）：﹢20dBu

辅助输入：平衡式（立体声）

主输出频响范围（48K采样率）：20Hz——20KHz at ﹢4dB ±1.5dB

主输出频响范围（96K采样率）：20Hz——20KHz at ﹢4dB ±1.5dB

主输出失真（48K采样率）：<0.01% at 0dBu 1KHz

主输出失真（96K采样率）：<0.01% at 0dBu 1KHz

增益范围：﹣8——﹢10dBu

最大输入电平：﹢22dBu

对讲话筒：

主输出频响范围（48K采样率）：20Hz——20KHz at ﹢4dB ±1.5dB

主输出频响范围（96K采样率）：20Hz——20KHz at ﹢4dB ±1.5dB

主输出失真（48K采样率）：<0.01% at 0dBu 1KHz

主输出失真（96K采样率）：<0.01% at 0dBu 1KHz

增益范围：﹣8——﹢10dBu

幻象电源：48V

主输出最大输出电平：﹢21dBu

辅助输出最大输出电平：﹢21dBu

编组输出最大输出电平：﹢21dBu

录音输出最大输出电平：﹢16dBu

监听输出最大输出电平：﹢20dBu

串扰：83dBu

噪声门：

范围：-84dBu——0dBu

抑制时间：10ms——150ms

释放时间：10ms——1s

比例：1：1——24：1

增益：0dBu——﹢24dBu

均衡器：

低音：21Hz——19.2KHz  +/- 24dB

中低音：21Hz——19.2KHz  +/- 24dB

中高音：21Hz——19.2KHz  +/- 24dB

高音：21Hz——19.2KHz  +/- 24dB

数字音频：

ADC动态范围：114dB

DAC动态范围：114dB

处理器：32bit

输入阻抗：1.4KΩ

倒送阻抗：2.5KΩ

其他输入阻抗：10KΩ

录音输出阻抗：1KΩ

其他输出阻抗：120Ω

实物尺寸(深×宽×高):560×650×195mm

外箱尺寸(深×宽×高):712×722×273mm

净重:16.8Kg

毛重:30.3Kg
